Kanal Decoders 1 DMX512 LED für einzelne Farbe
Decoder LED DMX512

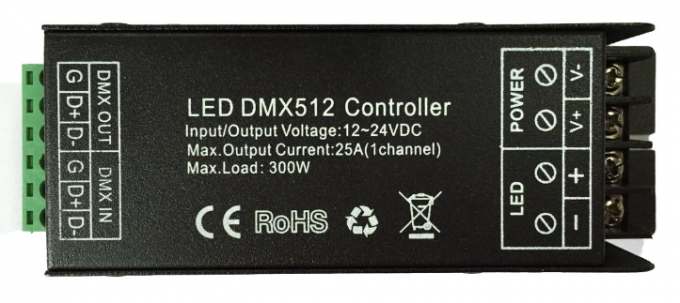

SZ200-DECODER (1CH),
nimmt das moderne Mikrosteuergerät an, bestimmt für einzelnes Licht der Farb- und Konstantenspannung LED. Es kann das StandardDMX-512 steuersignal empfangen, das international weit verbreitet ist. Es ändert das Signal in PWM-Steuersignal, die LED-Lampe zu betätigen. Es kann den digitalen Meister DMX auch anschließen, um die helle Helligkeit oder den dynamischen Effekt zu ändern.

Produkt-Eigenschaft
Als konstanter Spannungsdecoder nehmen Sie internationales populäres StandardDMX512 steuersignal, umwandeln es in das PWM-Signal, LED-Lampen zu fahren an, die auf eine Vielzahl von konstanten Lampen der Spannung LED, wie LED-Modul, Lichtern, Kettenlichtern, etc. anwendbar sind.
SZ200-DECODER (1CH) spezieller Entwurf für einzelne Farbe LED, jeder Universal-DMX-Decoder nimmt 1 DMX-Adresse auf.
DMX-Decoder kann durch DMX-Meister gesteuert werden, und der Decoder kann die Bus-Leitung an anschließen
fahren Sie fort, die Kanäle bis zu 512 zu erweitern, seien Sie schließlich in der Lage, mehr Änderung in Wirklichkeit zu erzielen.
Wenn es allein verwendet wird, kann sie als normaler einzelner Farbdimmer, mit 9 Modi insgesamt auch verwendet werden.
Um Synchronisierung von mehr LED-Lampen zu erzielen, kann Signalverstärker benutzt werden.
1 Kanal für einzelnen Farbertrag, maximaler Strom bis zu 25A, 300W.
2-jährige Garantie.
Technische Parameter
Betriebstemperatur
|
-20-60℃
|
Versorgungsspannung
|
DC12~24V
|
Ertrag
|
1 Kanal
|
Außenmaß
|
L127*W42*H33 (Millimeter)
|
Verpackungsgröße
|
L135*W55*H40 (Millimeter)
|
Nettogewicht
|
150g
|
Bruttomasse
|
170g
|
Ertraggrau
|
256 Niveaus
|
Ausgangsstrom
|
<25a>
|
Ausgangsleistungs
|
12V:<300w>
|
Steuern Sie Standard
|
DMX512
|
PWM-Frequenz
|
7.8KHz
|
Schnittstellenbeschreibungen
DMX-Input/Output Schnittstelle:

Nehmen Sie Schraubklemmen an.
Adresscode und Satz kennzeichnen Service-Schnittstelle:

Nehmen Sie Seite 10-bit des zeigerartigen Dip-Schalters an.

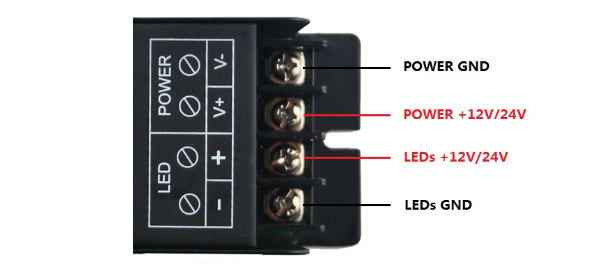

Energie- und Lastsschnittstelle:
Nehmen Sie Schraubklemmen an.
Gebrauchsanweisung
Dieses Produkt ist gemäß Protokoll DMX512, kompatiblem autoindex Wenden und manueller Einrichtungsadresse.
Jeder Universal-DMX-Decoder nimmt 1 DMX-Adresse auf. Er nimmt 2 Möglichkeiten (autoindex Wenden und Codeschalter) an die Adresse zu gründen. Wenn sie das wendende autoindex annehmen, sind alle Schalter "OFF"-Status. Wenn es den Codeschalter annimmt, um Adresse zu gründen, das 10. Stückchen (SPASS) ist, sind "OFF"-Status und andere 9 Bits binärer Wertcodeschalter, die benutzt werden, um das DMX zu gründen, das Adresscode beginnt. Das erste Stückchen ist das niederwertigste Stückchen, und das 9. ist die höchste Bitstelle. Das kann 511 Adresscodes gründen. Das DMX, das Adresscode beginnt, ist der Summe von 1. bis 9. Stückchen gleich. Wenn ein Bit Codeschalter ("ON" eingestellt „1") runterschieben Sie, können Sie das placevalue dieses Stückchen erhalten. Wenn (stellen Sie „0") ein, hochschieben Sie, ist das placevalue 0. Zum Beispiel: wenn Sie DMX gründen möchten, das Adresscode für 73 beginnt, sollten Sie das 7., 4. und 1. Stückchen des Codeschalters für „1" und der anderer für „0" runterschieben, dann ist die Summe der placevalues von 1. bis 9. Stückchen 64+8+1., das heißt, ist das DMX512, das Adresscode beginnt, 73. (Die Position des Korrespondenzskala-Codes ist, wie folgt)

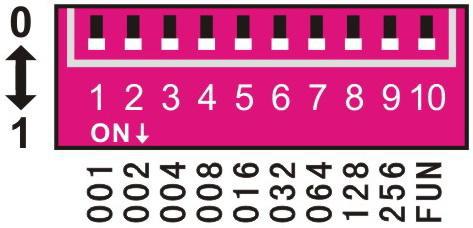

Um den Kanal vom Skala-Inline-Paket (BAD) zu wählen schalten Sie:
Zahl
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
Gewichtszahl
|
1
|
2
|
4
|
8
|
16
|
32
|
64
|
128
|
256
|
SPASS
|

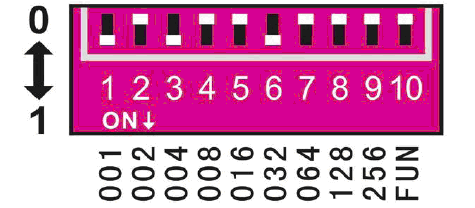

1. Beispiel 1:
Wie Abbildung 1 das DMX zu gründen, das Adresscode für 37 beginnt, sollte das 6., 3., 1. Stückchen runterschieben für „1", andere für „0". Dann ist die Summe der placevalues von 1. bis 9. Stückchen 32+4+1, wie für 37 ist.

Abbildung 1

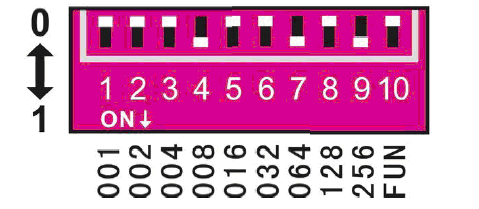

2. Beispiel 2:
Wie Abbildung 2 das DMX zu gründen, das Adresscode für 328 beginnt, sollte das 9., 7., 4. Stückchen runterschieben für „1", andere für „0". Dann ist die Summe der placevalues von 1. bis 9. Stückchen 256+64+8, wie für 328 ist.

Abbildung 2
Die Funktion außerhalb des DMX
1. Steuerung mit Dip-Schalter
1) Testfunktion:
Das 10. Stückchen des Dip-Schalters ist „SPASS“, für eingebaute Funktionstaste. Wenn „SPASS“ = "OFF", für DMX-Decoderfunktion ist. Dieses wird verwendet, um DMX-Signal anzunehmen. Wenn „SPASS“ = "ON", die Testfunktion Abbildung 3 mögen:
1-9 Ausschaltung: Schwarzes
Schalter 1=ON: 1% Helligkeit
Schalter 2=ON: 10% Helligkeit
Schalter 3=ON: 25% Helligkeit
Schalter 4=ON: 50% Helligkeit
Schalter 5=ON: 75% Helligkeit
Schalter 6=ON: 90% Helligkeit
Schalter 7=ON: Helligkeit 100%
Schalter 8=ON: einzelner Farbblitz (8 Niveaus von Geschwindigkeiten sind- justierbar)
Schalter 9=ON: einzelner Farbatem (8 Niveaus von Geschwindigkeiten sind- justierbar)
Abbildung 3
2) Geschwindigkeitseinstellung „des einzelnen Farbblitzes“ und „des einzelnen Farbatems“:
In der Testfunktion wenn ist Schalter 8=ON, für einzelnen Farbblitz. Wenn Schalter 9=ON, für einzelnen Farbatem ist. 8 Niveaus von Geschwindigkeiten sind für jeden Effekt justierbar:
1-7 Ausschaltung: Grade 0 von Geschwindigkeiten
Schalter 1=ON: 1 Grad von Geschwindigkeiten
Schalter 2=ON: 2 Grade von Geschwindigkeiten
Schalter 3=ON: 3 Grade von Geschwindigkeiten
Schalter 4=ON: 4 Grade von Geschwindigkeiten
Schalter 5=ON: 5 Grade von Geschwindigkeiten
Schalter 6=ON: 6 Grade von Geschwindigkeiten
Schalter 7=ON: 7 Grade von Geschwindigkeiten (Höchstgeschwindigkeit)

Abbildung 4
Als Abbildung 4 wenn alle Schalter "ON" gleichzeitig sind, wird mehr Wert als Schluss genommen. Der Zustand des Decoders ist „einzelner Farbatem“ der Testfunktion. Seine variable Geschwindigkeit ist 7 Grade. Darüber hinaus wenn Blinzeln des Signalindikator (Grün) langsam, es die eingebaute Programmwirksamkeit des Decoders laufen lässt. Wenn der Decoder das DMX-Signal empfängt, blitzt Signalindikator schnell.

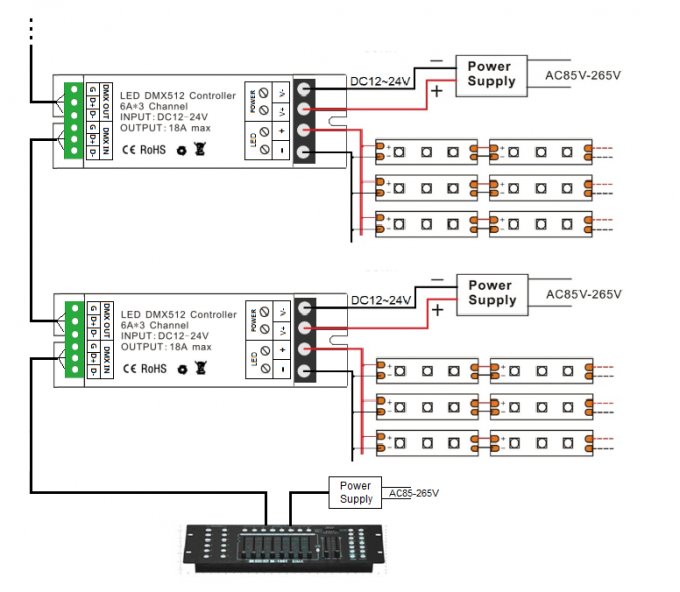

Typische Anwendungen

Produktinformation für das Vergeben des Auftrags
Produktname
|
Artikelnummer
|
Decoder LED DMX512
|
HX-SZ200-DECODER (1CH)
|
