Streifen 5cable DMX512 LED schließen an DMX-Adreßverfasser an

Streifen 5cable DMX512 LED schließen an DMX-Adreßverfasser an

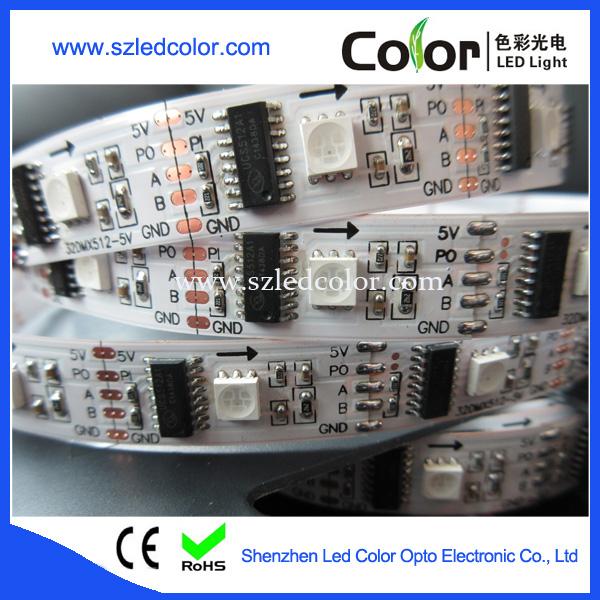

Für unser DMX512 LED ist Streifen 5cables (5V, PI-/POadreßschreibensdraht, A (Dmx+), B (Dmx-), Boden).

Es ist der neuestes dmx geführte Streifen im Markt mit max485 innerhalb dmx512ic, kann ohne Decoder kontrolliert sein, kann Serienschaltung und Parallelschaltung sein.

Wenn Sie die Adresse für die Streifen schreiben, benötigen Sie gerade einen Adreßverfasser und schließen den PU, das +5V und den Boden an den Adreßverfasser an, also wird die Adresse vereinbart.

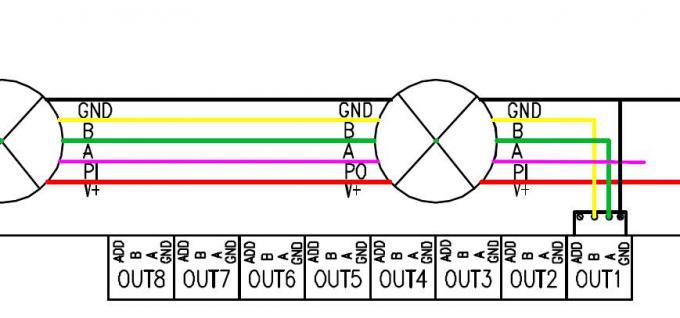

Für die Verbindung: schließen Sie einfach das A bis das Dmx+, B zu Dmx-, Boden zu Boden an, also ist er kontrollierbar (unter ist die Verbindung zu unserem Prüfer)



Für Sie haben Sie dmx Prüfer, sind die Verbindung von ihr die gleiche Weise, denn es ist der Standard-dmx geführte Streifen und fellowing das internationale dmx Standardportol.

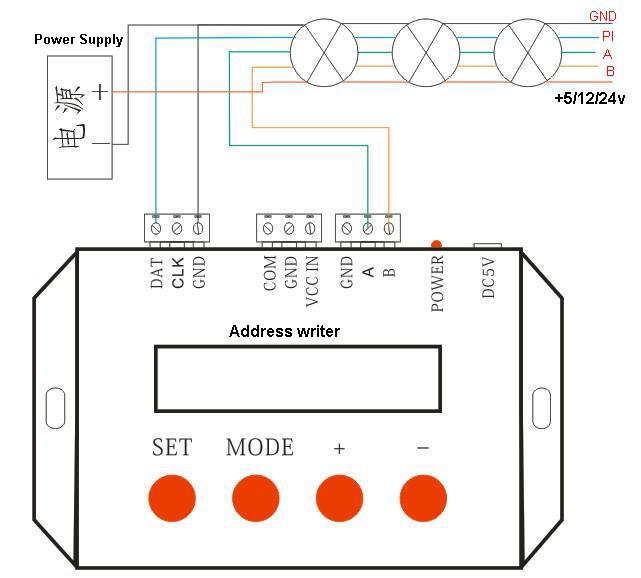

Die Verbindung des Adreßverfassers zu fünf Kabeln dmx512 als unten:
